Zdánlivě praktické řešení – dokud vás nepřekvapí přehlédnutá povinná kontrola a skrytý nedostatek místa, které instalaci promění v riziko.
Výměna vypadá jednoduše: vytáhnout starou vložku, vsunout USB modul, hotovo. Ve skutečnosti narazíte na dvě překážky. Za prvé na vedení často zůstává napětí, i když je jistič vypnutý. Za druhé elektronika USB vložky se málokdy vejde do mělkých podomítkových krabiček. Obojí se dá předejít, pokud před montáží správně zkontrolujete napětí a naplánujete hloubku instalace.
Vypnutý jistič nestačí
Popisky bývají často chybné a obvody zkřížené
Zejména ve starších bytech neodpovídají štítky na pojistkové skříňce skutečnosti. Pozdější úpravy, spojené okruhy nebo propojení mezi zásuvkami mohou způsobit, že na vedení zůstává napětí i při vypnutém jističi. To vede k nepříjemným překvapením – od jisker až po úraz elektrickým proudem.
Bez dvoupólové zkoušečky napětí ani hnout

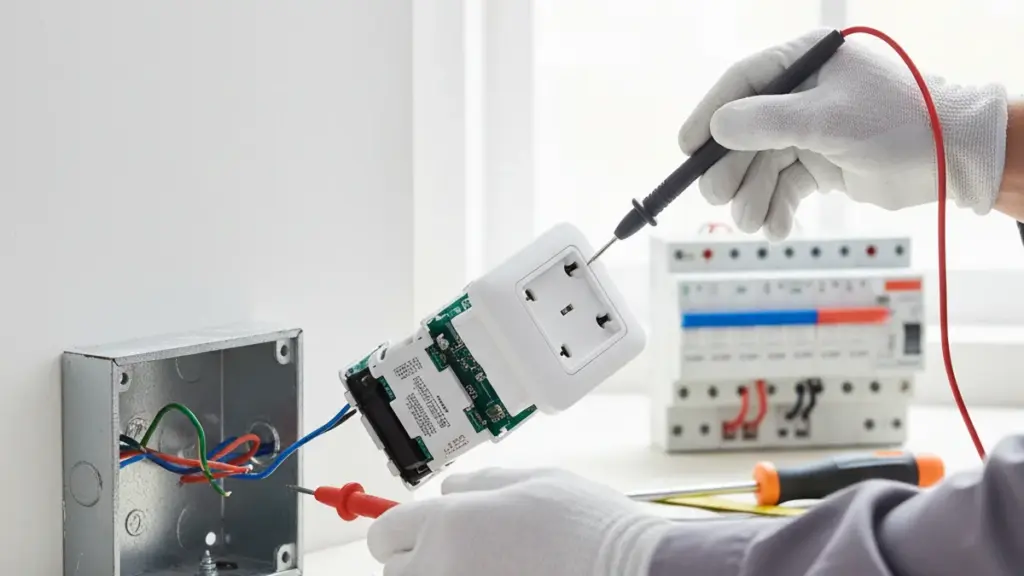

Jediný spolehlivý způsob, jak zjistit skutečnou beznapěťovost, je dvoupólová zkoušečka napětí. Svítící šroubováky a levné testery jsou nesmysl a předstírají bezpečnost. Vždy zkontrolujte L proti N a L proti PE – teprve když obě měření ukáží 0 V, můžete pokračovat.
Nejdříve ověřit beznapěťový stav – pak teprve šroubovat. Cokoli jiného je hazard s elektřinou.
- Vypněte jistič cílového okruhu, ideálně odpojte hlavní vypínač
- Zkoušečku napětí ověřte na jiné zásuvce, kde je jistě napětí
- Na pracovním místě změřte L–N a L–PE: musí být spolehlivě zobrazeno 0 V
- Zkoušečku napětí znovu ověřte na referenční zásuvce (funkční test)
Problém hloubky instalace v nástěnné zásuvce
Proč 30mm krabičky nestačí
USB zásuvky obsahují spínaný zdroj a elektroniku. Tyto komponenty potřebují prostor. V mnoha starších budovách jsou stále 30mm podomítkové krabičky. V nich se tuhé vodiče dají stěží ohýbat, USB modul naráží na zadní stěnu a kryt nevypadá čistě.
Pravidlo 40 mm pro USB moduly
Praktická hodnota: 40 mm montážní hloubky je minimum, 50 mm nabízí komfort pro kabelové rezervy a ploché úhly. Pokud nemáte dostatečnou hloubku, vyměňte podomítkovou krabičku za hlubší verzi. To znamená sekání, prach a štukatérské práce – ale ušetří vám problémy, vývoj tepla a uvolněné vložky.
Bez hloubky žádná montáž: Se 40 mm v krabičce sedí USB napájecí zdroj beznapěťově a bez mačkání.
- 30 mm: pro jednoduché vypínače a zásuvky, pro USB obvykle málo
- 40 mm: standardní doporučení pro USB a elektronické vložky
- 50 mm: pohodlné u silných vedení, vícenásobného zapojení a úhlových svorek
Ochrana podle VDE: 16 A a proudový chránič 30 mA
Správná dimenze ochranného vedení
USB vložky visí na okruhu zásuvek. Okruh musí být zajištěn jističem 16 A (charakteristika B) odpovídajícím průřezu vodiče. V obytných místnostech je běžných 1,5 mm² s B16 A, při delších trasách nebo vyšších zatíženích 2,5 mm². Předimenzovaný jistič nebo poškozené svorky představují riziko požáru.
Proudový chránič zachraňuje životy
RCD 30 mA (proudový chránič) je v obytných oblastech povinný podle DIN VDE 0100-410. Odpojí během milisekund, pokud proud odtéká do země – například při vadné izolaci. Zkontrolujte, zda dotčený obvod běží přes proudový chránič, a stiskněte testovací tlačítko. V Rakousku platí ÖVE/ÖNORM, ve Švýcarsku NIN – požadavek 30 mA pro zásuvkové okruhy je i tam aktuálním standardem.
Jak správně vybrat kvalitu a nabíjecí výkon
Certifikáty, na kterých skutečně záleží
Samotné označení CE je pouze prohlášení výrobce. Spoléhejte na nezávislé zkušební značky jako VDE, ENEC nebo TÜV. Ty dokládají izolační vzdálenosti, teplotní chování a požární ochranu. Vyhněte se modulům bez jména od neznámých výrobců a bez datového listu.
Kolik ampérů na port má smysl
Pro USB-A platí jako spodní limit 5 V při 2,4 A na port. Lepší jsou kombinované moduly s USB-C Power Delivery. 20 W (9 V/2,22 A) nabíjí smartphony rychle, 30 W je příjemných pro tablety. Dbejte na celkový výkon: dva porty s každým 2,4 A potřebují dohromady asi 24 W při 5 V. Některé vložky rozdělují výkon dynamicky – pak klesá proud na port, když jsou obsazeny oba.
- USB-A: 5 V/2,4 A na port jako minimum
- USB-C PD: 20–30 W pro současná zařízení
- Dbejte na celkový výkon, jinak se prodlouží doba nabíjení
- Spotřeba v pohotovostním režimu: hodnoty pod 0,1 W šetří energii v běžném provozu
Praktický kontrolní seznam pro čistou montáž
Na čem ještě záleží v detailu
Tepelný management a instalační prostředí
USB napájecí zdroje produkují teplo. V úzkých šachtách za izolací nebo ve vícenásobných rámech se stmívači stoupá teplota. Plánujte odstup, používejte hluboké krabičky a vyhněte se blízkosti silných zdrojů tepla. Výrobci často uvádějí snížení výkonu při zvýšené teplotě okolí – tyto rezervy nejsou žádný luxus.
Kabely, porty a kompatibilita
Nejlepší zásuvka nabíjí pomalu, pokud selhává kabel. Vsaďte na certifikované USB-C nebo USB-A kabely s dostatečným průřezem. Zkontrolujte, které protokoly jsou podporovány: USB BC 1.2, Apple 2,4 A, QC nebo PD. Chybí-li vyjednávání, proud spadne na základní režimy.
Kdy musí zasáhnout odborník
Více odboček v zásuvce, drobivá omítka, neznámé zapojení, hliníkové vodiče nebo chybějící ochranný vodič jsou varovné signály. Pak by měl převzít elektrikář. Změří izolační odpor, impedanci smyčky a zkontroluje dobu spouštění proudového chrániče – zkoušky, které dokazují bezpečnost a jsou často důležité pro pojišťovny.
Jádro věci
Nejrizikovější chyba se stane před prvním otočením šroubováku: začít bez ověřeného beznapěťového stavu. Těsně za tím následuje podcenění potřebné montážní hloubky. Kdo bere obojí vážně, potvrdí ochrannou techniku podle VDE a vybere si prověřený výkonný modul, má nakonec přesně to, co chtěl: zapuštěnou USB nástěnnou zásuvku, která rychle nabíjí – a v každodenním provozu funguje neviditelně bezpečně.
